Matériel nécessaire
- Un tournevis Pozidriv ou une visseuse avec embout Pozidriv
- Une pile neuve (à commander à l’équipe support Weenat ou chez votre distributeur)
- Un petit chiffon propre et sec
- Un renvoi d'angle (optionnel pour les stations météo)
Ouverture boitier
- A l’aide d’une petite pince ou d’un cure dent, retirer les éléments parasites présents dans les futs de vis à l’arrière du boitier : terre, insectes, …
- Eviter au maximum de tasser ces éléments dans le fond : cela empêchera la bonne accroche du tournevis dans la tête de vis.
- A l’aide un tournevis Pozidriv PZ1, dévisser les 4 vis pour libérer le couvercle.
Attention, à l’ouverture le sachet de gel de silice peut tomber. La pile peut également basculer, mais celle-ci reste connectée à la carte électronique.
Sur une Station Météo, commencez par dévisser les deux vis situées à l’avant du boîtier. Cela vous permettra d’accéder plus facilement aux vis situées à l’arrière du boîtier.
Si vous avez un renvoi d'angle, vous pourrez accéder directement aux 4 vis situées entre le boitier et la base de l'entonnoir.

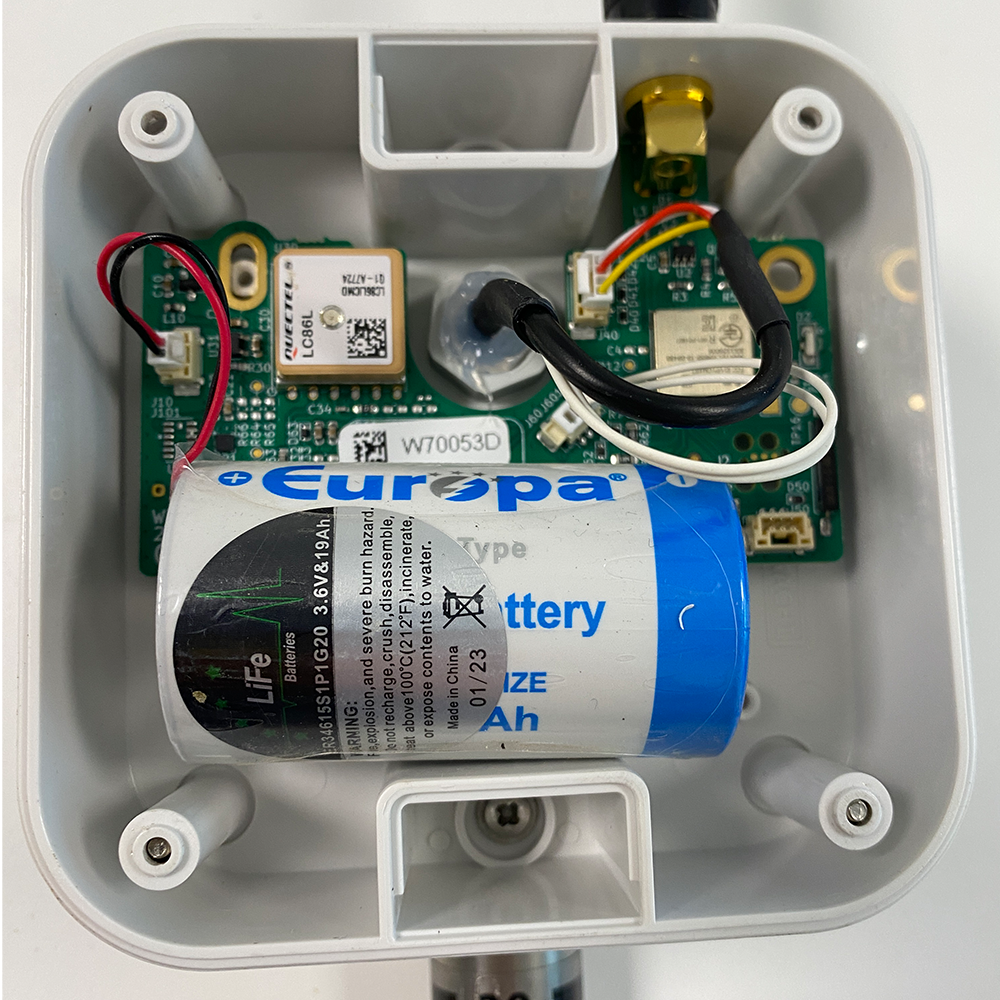

Remplacement de la pile
-

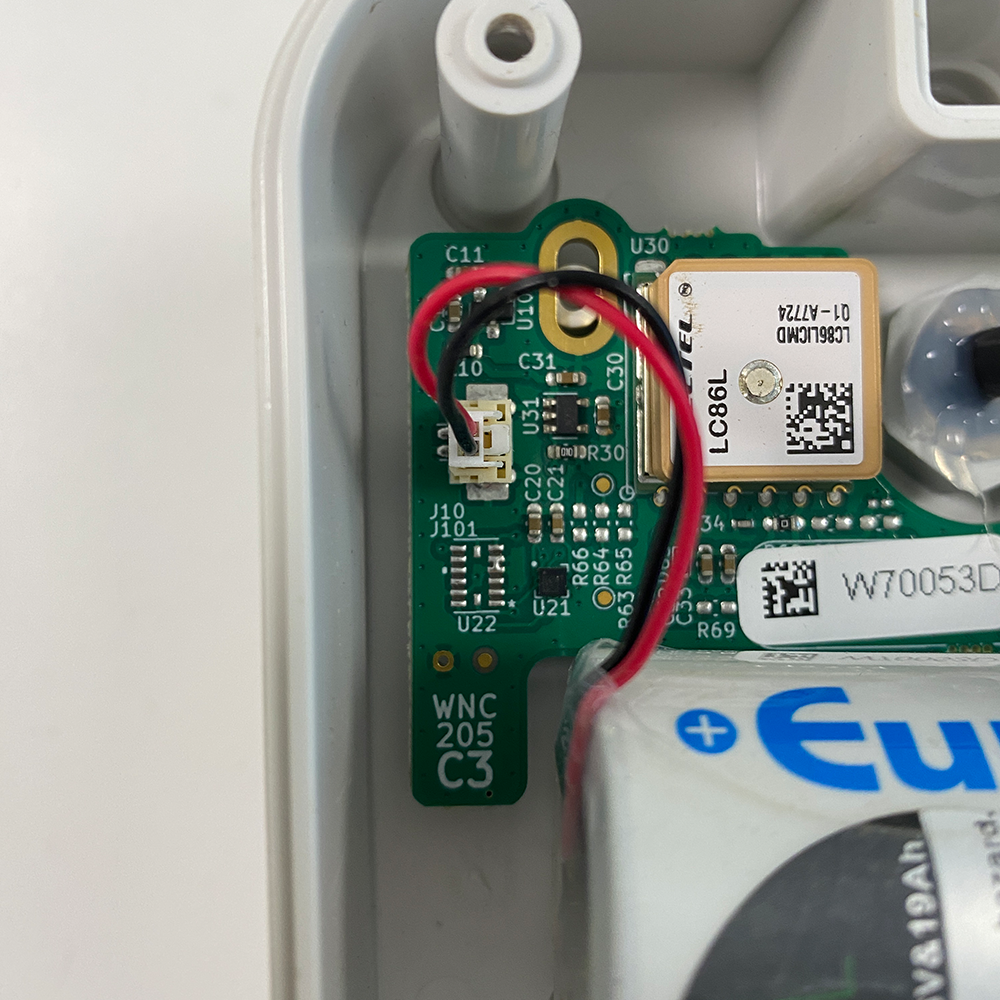

Retirez délicatement l'ancienne pile. Attention, ne tirez pas sur les fils ! La pile est fixée à la carte par un système de clips.
;
- Insérez la nouvelle pile en la clipsant soigneusement à son emplacement.
Fermeture boitier
- S’assurer que le joint et le plan de joint sont propres et en bon état. Si nécessaire, procéder à un nettoyage à l’aide d’un chiffon afin de retirer tout éléments parasite : poussière, terre, résidu de plastique ou métal, …
- La propreté du joint et du boitier est primordiale pour garantir l’étanchéité du boitier
-
Procéder au remontage du boitier, dans un environnement propre et sec.
- Remettre en place la pile et le sachet de gel de silice.
-
Plaquer le couvercle sur le boitier.
Le couvercle et le boitier son bien plaqué l’un contre l’autre pendant toute la phase de remontage, afin que les vis s’axent bien dans les pas de vis du couvercle. - S’assurer qu’aucun fil électrique ne s’est coincé entre le boitier et le couvercle. Idem pour le sachet de gel de silice.
- Serrez les vis « en croix », comme indiqué sur le schéma suivant.
-
Le serrage doit se faire sans forcer. Si vous sentez une résistance, inspecter la vis et le pas vis, pour s’assurer de leur propreté et intégrité.
Si vous disposez d’un tournevis dynamométrique, serrez à 0.5Nm. Sinon, serrez à la main, de manière modérée. Un serrage trop fort peut entrainer une déformation du boitier et endommager le joint, compromettant l’étanchéité.
-
Contrôler le résultat :
- Pas de câble pincé
- Sachet de gel de silice pas coincé entre couvercle et boitier
- Couvercle bien plaqué contre le boitier
- Serrage homogène sur tout le pourtour du boitier
❌Cable pincé entre le boitier et le couvercle
❌Serrage non-homogène sur les 4 coins
✅Serrage homogène tout autour du boitier
Enregistrer la date de remplacement de la pile
Afin d'assurer un suivi de votre parc capteur et identifier plus facilement les capteurs pouvant avoir besoin d'un changement de pile dans la durée, nous vous recommandons fortement d'enregistrer ce changement dans l'application.
Rendez-vous sur l'article dédié : 👉 Comment renseigner et suivre les dates de changement de pile de mes capteurs ?
